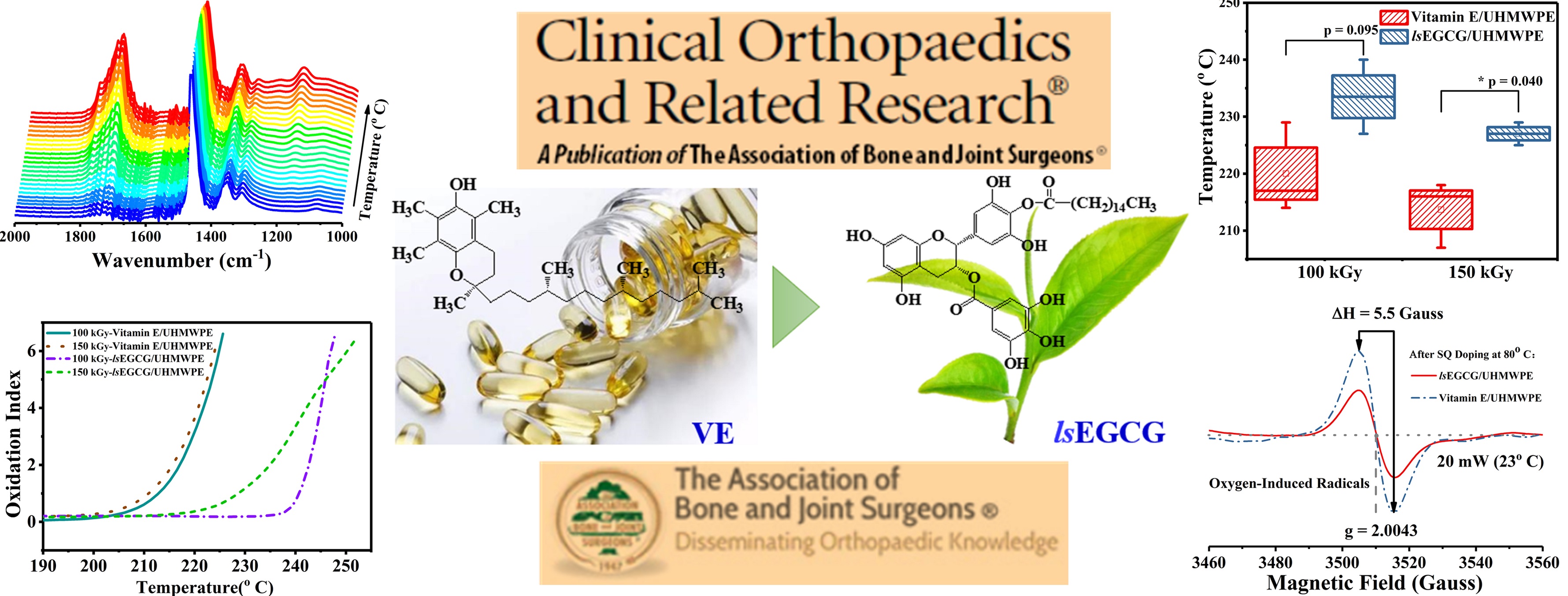

前期工作中，我们通过加入少量天然抗氧化剂茶多酚，制备了一种高抗氧化的交联超高分子量聚乙烯（UHMWPE）人工关节材料。在常规热氧老化条件下，材料的氧化诱导时间（OIT）相比添加维生素E的对照组大幅提升。然而，滑液中的脂质成分也会加速人工关节材料的体内氧化，茶多酚是否可以降低脂质诱导的氧化还不清楚。因此，我们探究了在生理成分驱动的体外加速老化模型下茶多酚稳定辐照交联UHMWPE的抗氧化能力。在2 h角鲨烯浸泡后，所有样品的角鲨烯吸收量相当，OIT相比热氧老化明显下降。在相同的辐照剂量和浸泡温度下，添加表没食子儿茶素没食子酸酯（lsEGCG）样品的氧化诱导时间和初始氧化温度与维生素E（VE）相比更高或相当，说明角鲨烯浸泡后lsEGCG对UHMWPE的氧化稳定能力仍优于VE。此外，lsEGCG/UHMWPE的自由基含量比VE/UHMWPE更低。以上结果证明lsEGCG可有效地防止体液诱导高交联UHMWPE关节置换材料的氧化，有望进一步延长其在体内的使用寿命。
Yue Ren, Xin Wei, Song-Tao Wei, Fei-Yu Wang, Jing Wan, Jia-Zhuang Xu*, Lu Xu, Rizwan M. Gul, Zhong-Ming Li*. High oxidation stability of tea polyphenol-stabilized highly crosslinked UHMWPE under an in vitro aggressive oxidative condition. Clinical Orthopaedics and Related Research®, 2019. DOI: 10.1097/CORR.0000000000000771

全文首页链接: https://journals.lww.com/clinorthop/Abstract/publishahead/High_Oxidation_Stability_of_Tea.98168.aspx
