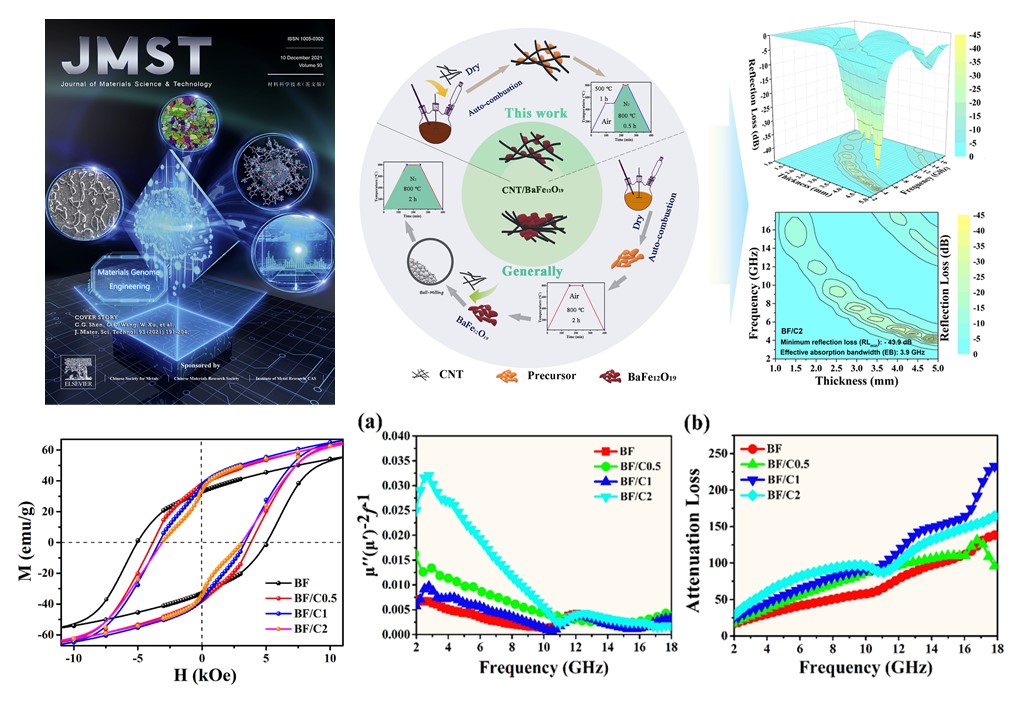

钡铁氧体作为一种极具潜力的耐高温吸波剂，由于其低介电损耗性能限制了其在隐身方面的广泛应用。和碳纳米管复合可以有效改善其介电损耗性能，但由于目前所用球磨复合的方法难以实现碳纳米管在复合材料中的均匀分散。本工作将碳纳米管预分散于钡铁氧体前驱体溶胶凝胶中，经自蔓延燃烧后，采用不同气氛下分段煅烧工艺，成功制备得到碳纳米管/钡铁氧体吸波剂，有效改善了碳纳米管在其中的分散性，在单层匹配厚度下，其最大反射损耗值为--43.9 dB，有效吸波带宽高达3.9 GHz，较球磨分散所得吸波剂，吸波性能得到有效提升。同时发现，由于前驱体中碳纳米管作为异相结构存在，导致铁氧体晶粒尺寸减小，其引入后磁饱和强度不降反升，这为实现低频波段吸波性能提供了可能性。

Yue-Yi Wang, Song, Yang, Wen-Jin Sun, Kun Dai, Ding-Xiang Yan*, Zhong-Ming Li*. Highly enhanced microwave absorption for carbon nanotube/barium ferrite composite with ultra-low carbon nanotube loading. Journal of Materials Science & Technology, 2022, 202, 115-122.
