透明辐射制冷薄膜论文发表于Optical Materials期刊

发布时间:2021-11-02  文章来源:雷茂琴

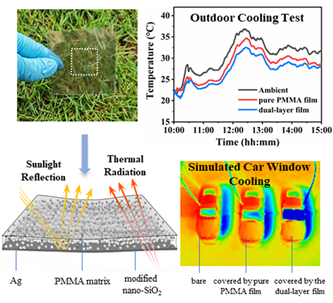

随着全球温度逐年上升,室内空间制冷显得尤为重要,而当前的制冷技术不仅会加剧温室效应,同时也消耗大量能源。因此,寻求一种无能耗的可持续制冷技术迫在眉睫。近年来,辐射制冷作为一种新型被动制冷技术,受到学术界的广泛关注。所以,本工作制备了一种用于日间辐射制冷的透明双层薄膜,其中一层为混有均匀分布的改性二氧化硅纳米粒子SiO2 NPs)的聚甲基丙烯酸甲酯(PMMA),一层为厚度优化的银层。通过在SiO2 NPs表面原位接枝PMMA,使得改性SiO2 NPsPMMA基质中的分散性得到显著改善,所以即使在SiO2 NPs填充率较高(20 wt%)的情况下,薄膜的透明性也很高。该双层薄膜由于其高的宽带红外吸收/发射AW = 94.3%)和优化的太阳光反射率(ρ≈50%),所以具有优异的制冷能力,在日间户外制冷测试中,平均降温幅度可达3.8 ℃。在模拟汽车制冷测试中,双层薄膜在阳光直射下可以将车内温度冷却至环境温度6 ℃以下。因此,该薄膜优异的光学性能和制冷性能在节能建筑、节能汽车领域具有广泛的应用前景。




Mao-Qin Lei, Yu-Fan Hu, Ying-Nan Song, Yue Li, Yong Deng, Kai Liu, Li Xie, Jian-Hua Tang, Dong-Lin Han*, Jun Lei*, and Zhong-Ming Li. Transparent radiative cooling films containing poly(methylmethacrylate), silica, and silver. Optical Materials, 2021, 122, 111651, DOI: https://doi.org/10.1016/j.optmat.2021.111651


四川大学高分子科学与工程学院塑料高性能化加工与装备课题组-版权所有   蜀ICP备17006860号      TECHNICAL SUPPORT:DIANMAI
