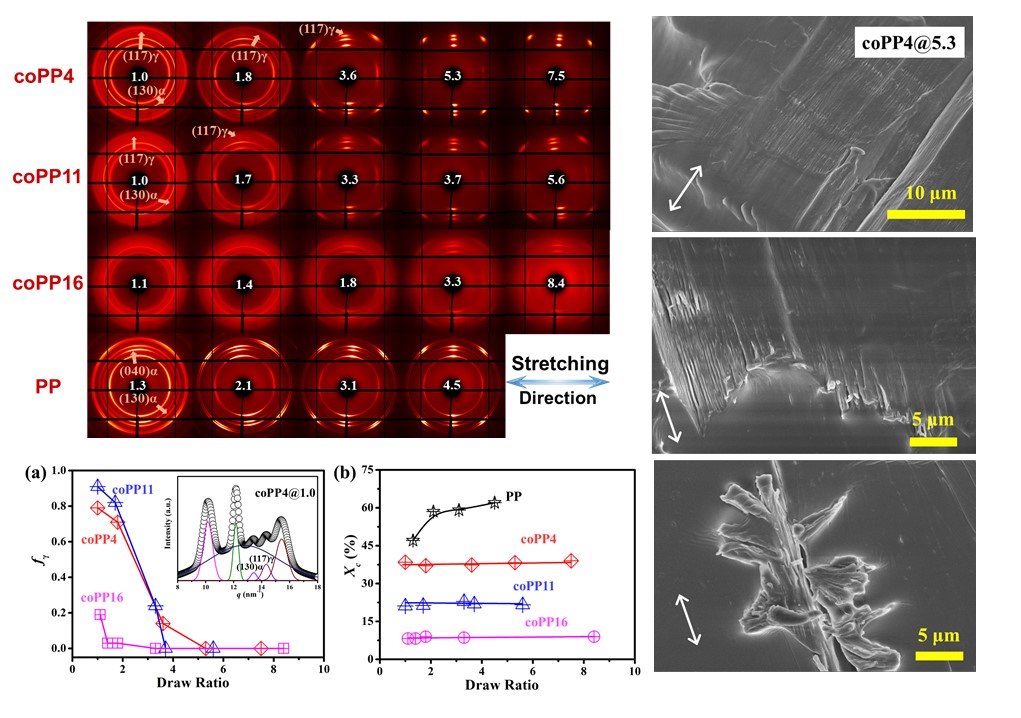

聚丙烯（PP）由于众多的优点，成为通用塑料之一。但是，PP因为较高的结晶度而对加工温度要求较高，通常在其熔点附近。添加另一单体与聚丙烯共聚能够干扰聚丙烯主链的规整性，减少可结晶链段，减低结晶度，使共聚物成为低温拉伸加工的理想候选材料。其中，乙烯作为共聚单体研究最为广泛，并且采用茂金属催化能够精确地调控乙烯嵌段含量，获得具有性能差异的共聚物。本文选用了三种乙烯含量不同的共聚物（coPPs），通过单轴拉伸的方法，在相对较低温下成功制备了具有高强度、优异透明性、质轻的共聚物拉伸薄膜。当乙烯含量为4 wt%时，加工温度能够降低大约50 °C，拉伸强度为259.2 MPa高于PP的极限拉伸强度。薄膜的拉伸强度与晶体形貌密切相关。对于coPPs的拉伸过程中的结构演化，在拉伸前期，取向度的提高主要在于微相分离、片晶之间的滑移、扭转；而在拉伸后期，适当的乙烯含量会促进纤维晶形成以及完善，有利于强度提高。此外，在coPPs拉伸过程中会发生γ晶向α晶转变。

Sheng Yang, Qiu-Yang Wei, Xin-Rui Gao, Li Zhou, Ling Xu,Jian-Hua Tang, Gan-Ji Zhong, Xu Jib, Zhong-Ming Li, Robust, transparent films of propylene−ethylene copolymer through isotropic-orientation transition at low temperature accelerated by adjustment of ethylene contents. Polymer. In press.

全文首页链接：https://www.sciencedirect.com/science/article/pii/S0032386119311048?via%3Dihub
